Hanwha PNM-C16083RQZ et PNM-C32083RQZ : IA, métadonnées et PTRZ

Caméras multi-capteurs Hanwha PNM-C16083RQZ et PNM-C32083RQZ à quatre modules orientables
12
Oct

L’essentiel en 30 secondes

  • Quatre capteurs dans un seul dôme : 4 × 4 MP pour la PNM-C16083RQZ, 4 × 8 MP pour la PNM-C32083RQZ, une adresse IP et un câble.
  • Variantes RQZ : chaque module s’oriente, s’incline, se redresse et zoome à distance (PTRZ), sans nacelle.
  • L’IA embarquée produit des métadonnées : personne, véhicule, plaque, couleur des vêtements, type et couleur du véhicule, vignette BestShot.
  • Nx Witness les indexe : recherche d’objets par attribut, recherche de plaque et règles d’événements ciblées.

Un carrefour, un parking ou une cour logistique, c’est quatre directions à couvrir. Avec des caméras classiques, cela fait quatre câbles, quatre supports, quatre ports de switch et quatre interventions en hauteur.

Les multi-capteurs Hanwha PNM-C16083RQZ et PNM-C32083RQZ regroupent ces quatre vues dans un seul dôme. Leurs variantes RQZ ajoutent deux choses qui changent l’exploitation : un réglage à distance de chaque module, et une IA embarquée qui transforme l’image en données interrogeables dans le VMS. Elles prennent la suite des PNM-9084RQZ1 et PNM-9085RQZ1, encore présentes dans de nombreux cahiers des charges.

Pourquoi une multi-capteurs plutôt que quatre caméras ?

Une multi-capteurs mutualise tout ce qui coûte à la pose. Les quatre modules partagent un boîtier, une alimentation PoE+ ou PoE++ et une seule adresse IP. Ils couvrent jusqu’à 360° autour du point de montage.

  • Moins de matériel de pose : un support, un passage de câble, un port de switch au lieu de quatre.
  • Une seule intervention en hauteur : sur un mât en voirie ou un angle de bâtiment, c’est souvent le poste le plus cher du chantier.
  • Un boîtier durci : IP66, IK10 et NEMA 4X, fonctionnement de -40 °C à +55 °C.

La sécurité du firmware suit le même niveau d’exigence : puce TPM 2.0 certifiée FIPS 140-2 niveau 2, démarrage sécurisé, firmware signé et chiffré, processus de développement certifié IEC 62443-4-1. Ce sont des arguments recevables dans un dossier de collectivité, où le choix de la marque est lui-même encadré (voir notre point sur la réglementation NDAA).

En vidéo, Hanwha présente le principe de la famille PNM-C sur la PNM-C16013RVQ, version compacte à orientation manuelle. Les RQZ reprennent le même principe quatre vues et l’IA embarquée, avec le réglage motorisé en plus.

Variantes RQZ : orienter les quatre modules à distance

Sur une multi-capteurs classique, chaque module se positionne à la main, capot ouvert, en hauteur. C’est le cas des versions RVQ. Sur les versions RQZ, les quatre réglages se font à distance, depuis l’interface web de la caméra :

  • Pan : chaque module se déplace sur la couronne, sur 360°.
  • Tilt : inclinaison de 30° à 90°, de la vue lointaine à la vue plongeante au pied du mât.
  • Rotate : redressement de l’image de 0° à 90°, utile pour un cadrage portrait sur un couloir ou une allée.
  • Zoom : focale et mise au point motorisées, réglées module par module.

Concrètement, l’installateur pose et raccorde la caméra, puis finalise le cadrage depuis le sol ou depuis le poste de supervision. Quand l’usage du site évolue (nouvel accès, zone de stockage déplacée), on recadre sans renvoyer de nacelle. Chaque module dispose aussi de sa propre zone infrarouge, réglable en intensité pour limiter les reflets sur un mur ou un mât proche.

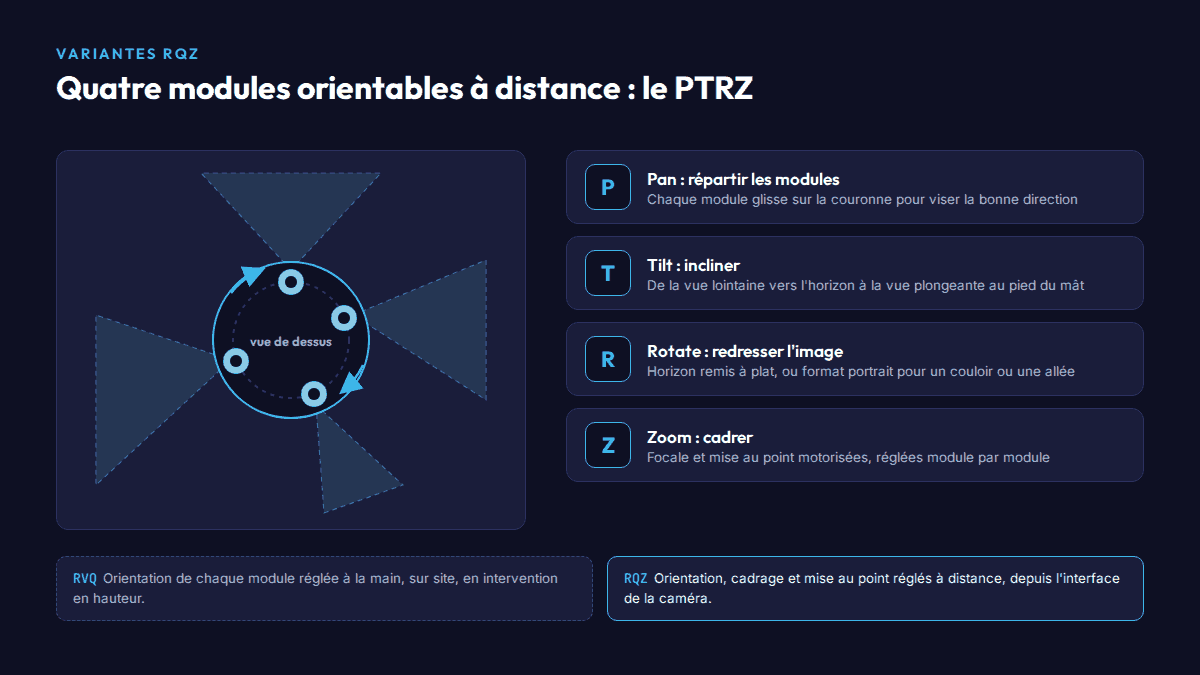

Schéma vue de dessus d'une caméra Hanwha à quatre modules orientables et fonctions Pan, Tilt, Rotate, Zoom
Sur une RQZ, le cadrage des quatre vues se règle à distance : un recadrage ne demande plus d’intervention en hauteur.

● Le PTRZ est un outil de mise en service, pas une PTZ

Hanwha annonce au maximum 200 cycles de réglage à distance. La motorisation sert à cadrer et à recadrer ponctuellement, pas à suivre une cible ni à enchaîner des rondes. Pour du suivi actif, une PTZ dédiée reste la bonne réponse.

Les métadonnées produites par la caméra

Une image ne se cherche pas, une donnée si. Le moteur d’IA embarqué analyse les quatre vues en temps réel et associe à chaque objet détecté une description structurée. Cette description part vers le VMS avec le flux vidéo : c’est elle qui rend l’enregistrement interrogeable.

Objets détectés et classés

La caméra distingue quatre classes : personne, visage, véhicule et plaque d’immatriculation. L’activation de la classe visage se décide au regard de la finalité du dispositif et du cadre RGPD du site, en particulier sur la voie publique.

Attributs associés à chaque objet

  • Personne : couleur du haut et couleur du bas.
  • Véhicule : type (voiture, bus, camion, moto, vélo) et couleur.
  • BestShot : la caméra retient la vignette la plus nette de chaque objet, celle qui s’affiche dans les résultats de recherche.

Événements d’analyse

Les règles s’appuient sur ces objets : ligne virtuelle (franchissement, sens de passage) et zone virtuelle (intrusion, maraudage, entrée, sortie). Le tout transite par le profil ONVIF M, dédié aux métadonnées et à l’analytique, en plus des profils S, G et T. L’API SUNAPI et MQTT sont disponibles pour les intégrations tierces.

● Premier gain : moins de fausses alarmes

Une règle déclenchée sur « personne » ou « véhicule » ignore les branches agitées par le vent, les ombres portées et les animaux. Avant même la recherche, c’est la charge de levée de doute qui baisse.

Dans Nx Witness : de la métadonnée à la recherche

Nx Witness récupère ces métadonnées par son intégration Hanwha et les indexe avec l’enregistrement. Pour l’opérateur, cela se traduit par :

  • le panneau Objets : chaque détection s’affiche en direct avec sa vignette, sur les quatre vues ;
  • la recherche par attribut : « camion blanc entre 14 h et 16 h » se trouve sans dérouler l’enregistrement ;
  • la recherche de plaque depuis la barre de recherche, y compris sur une saisie partielle ;
  • des règles d’événements filtrées par classe d’objet : alerte, signet, déclenchement d’une sortie ou d’un message.

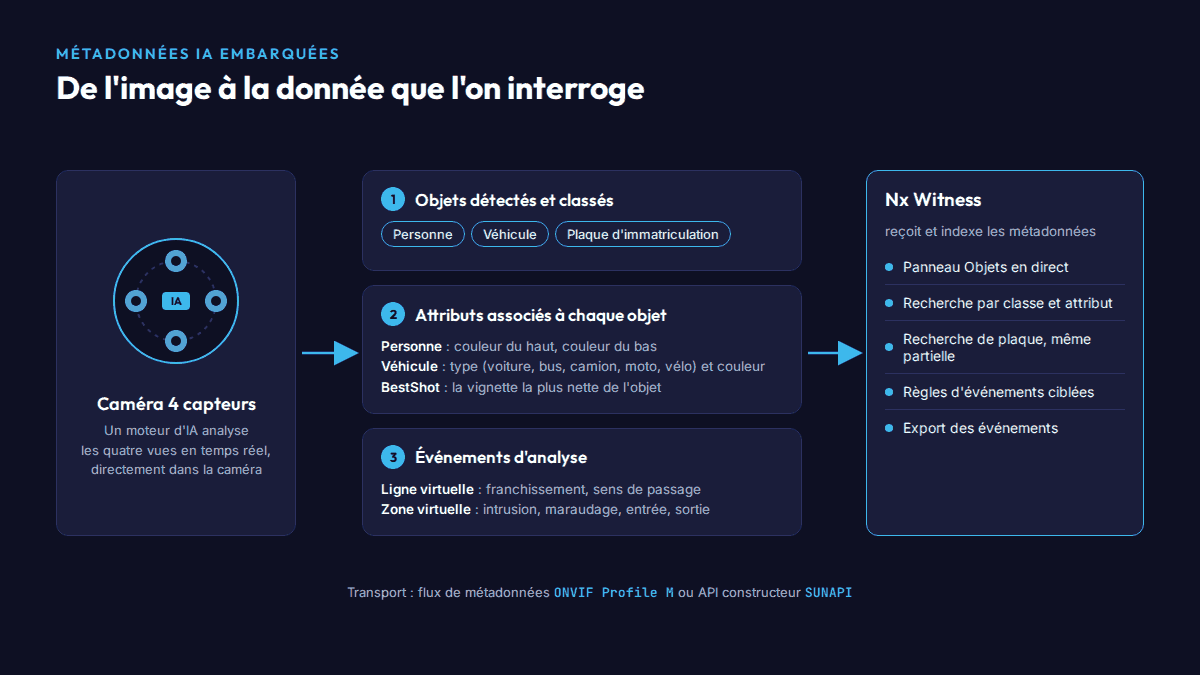

Schéma du parcours des métadonnées IA d'une caméra Hanwha 4 capteurs vers la recherche d'objets Nx Witness
La caméra décrit ce qu’elle voit : le VMS n’a plus qu’à indexer, et l’opérateur cherche par critère au lieu de visionner.

Pour un export, la liste d’événements est plafonnée à 1 000 lignes : sur une longue période, il faut découper l’extraction par plages de dates. Pour suivre une personne ou un véhicule d’une vue à l’autre, voir aussi le suivi inter-caméras HotSpot.

Côté licences, une multi-capteurs reconnue comme un seul équipement consomme une licence d’enregistrement Nx pour ses quatre flux, au lieu de quatre. Sur un parc de plusieurs dizaines de points, l’écart pèse dans le devis.

● Licences et attributs : à valider sur votre configuration

Le décompte des licences et la remontée de chaque attribut dépendent de la version de Nx Witness et du firmware de la caméra. Nous les vérifions sur la configuration cible avant devis, et la caméra se met à jour dès la mise en service.

PNM-C16083RQZ ou PNM-C32083RQZ : laquelle choisir ?

Les deux modèles partagent le boîtier, le PTRZ, l’IA et la cybersécurité. Ils se distinguent par le capteur et l’optique :

Caractéristique PNM-C16083RQZ PNM-C32083RQZ
Résolution par module 4 MP (2592 × 1520) 8 MP (3840 × 2160)
Capteur 1/2,8″ 1/1,8″
Focale motorisée 3,2 à 10,2 mm (3,2x) 4,38 à 9,33 mm (2,1x)
Champ horizontal 93° à 29° 113° à 47°
Cadence maximale 25 i/s 15 i/s avec l’IA active
Sensibilité couleur 0,1 lux 0,07 lux
Portée infrarouge 20 m en PoE++, 15 m en PoE+ 25 m en PoE++, 15 m en PoE+
Réglage des modules PTRZ à distance PTRZ à distance
  • PNM-C16083RQZ : la cadence pleine et la plage de zoom la plus longue en font la référence des vues de détail à distance (entrée de parking, voie d’accès, allée). Voir la fiche sur la boutique pro.
  • PNM-C32083RQZ : quatre vues 4K, un capteur plus grand et un angle plus large pour couvrir un grand espace avec un minimum de points (place, carrefour, cour logistique). La cadence de 15 i/s suffit en surveillance de zone. Voir la fiche sur la boutique pro.

● En renouvellement de 9084 ou 9085

Sur un site équipé de PNM-9084RQZ1 ou PNM-9085RQZ1, la C16 reprend l’usage de la 9084 et la C32 celui de la 9085, avec en plus l’IA embarquée et ses métadonnées. Le cadrage se reprend à distance après la pose.

En résumé

Les PNM-C16083RQZ et PNM-C32083RQZ remplacent quatre caméras par un seul point de pose, et le PTRZ supprime les retours en nacelle pour recadrer. Leur vraie valeur se joue dans le VMS : retrouver une personne ou un véhicule en quelques critères plutôt qu’en heures de visionnage.
