Caméras sur poste de transformation : la contrainte d’ombrage

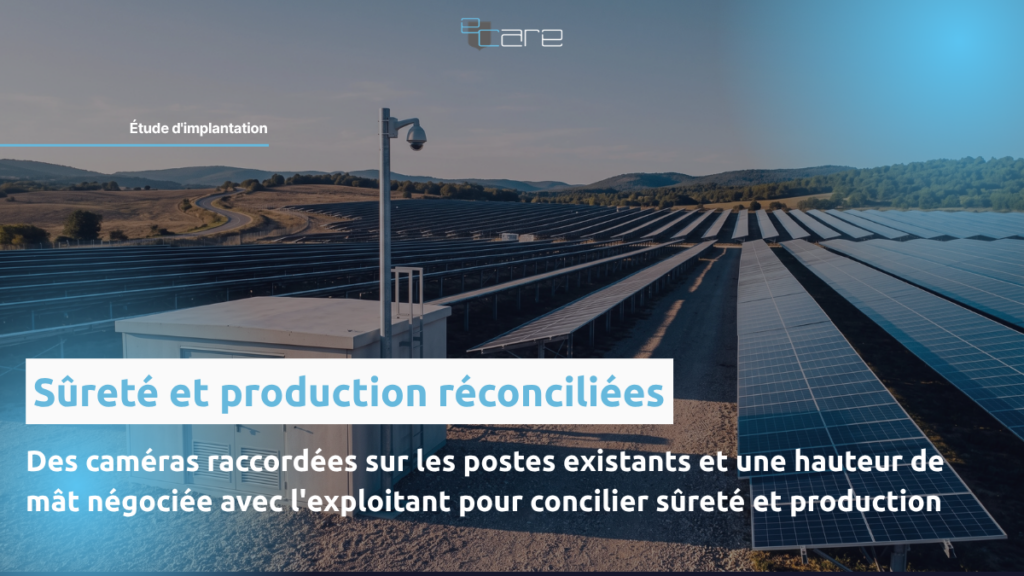

Poste de transformation d'une centrale photovoltaïque équipé d'un mât caméra et de son ombre portée sur les panneaux
20
Oct

L’essentiel en 30 secondes

  • Sur une centrale, la vidéo entre en concurrence directe avec la production : un mât porte une ombre, et une ombre coûte du productible.
  • Une hauteur validée par la sûreté peut être refusée par l’exploitation. Le point se traite avant l’étude, pas à la réception.
  • Les postes de transformation offrent déjà alimentation, local et souvent fibre. La vidéo s’y raccorde plutôt que de recréer une infrastructure.
  • Se raccorder sur les postes existants évite un linéaire de tranchée périphérique considérable : c’est l’argument économique de la méthode.

Sur la plupart des sites, l’implantation d’une caméra se discute entre le sûreté, l’architecte et parfois l’urbanisme. Sur une centrale photovoltaïque, un acteur supplémentaire arrive à la table, et il a le dernier mot : l’exploitant de la production.

La raison est simple. Tout élément vertical ajouté sur une centrale porte une ombre, et une ombre sur une rangée de modules se traduit par une perte de production. L’installateur qui présente une implantation sans avoir traité ce point se fait refuser son projet, souvent tard, après avoir déjà engagé du temps d’étude.

Le poste de transformation, point d’appui naturel de la vidéo

Une centrale n’offre presque aucun point d’appui : ni bâtiment, ni mur, ni mât d’éclairage. Les postes de transformation et les locaux onduleurs font exception. Ils sont les seuls volumes bâtis du site, répartis sur la parcelle selon la logique électrique de la centrale.

Cette répartition est une bonne nouvelle pour la sûreté. Les postes se trouvent là où la valeur est concentrée, ils sont accessibles par les pistes d’exploitation, et leur position offre généralement une vue dégagée sur les allées desservies et sur une portion du périmètre.

Le poste est également un point d’appui mécanique. Un mât fixé sur ou contre l’ouvrage évite un massif béton isolé au milieu du champ, avec sa tranchée d’alimentation et son emprise au sol prise sur la surface productive.

L’infrastructure est déjà là
Alimentation, local technique, chemin de câbles et souvent liaison fibre pour la supervision de production : tout est présent sur les postes. La vidéo s’y raccorde plutôt que de recréer une infrastructure parallèle. C’est le premier réflexe de conception sur ce type de site, avant même le choix des caméras.

Exploiter l’infrastructure déjà présente

Trois ressources sont mobilisables sur un poste, et il faut les vérifier une par une avec l’exploitant.

L’alimentation. Un poste dispose d’auxiliaires basse tension pour ses propres besoins. La disponibilité d’un départ pour la vidéo se vérifie au cas par cas : puissance disponible, protection, et surtout comportement en cas de coupure ou de mise hors tension du poste pour intervention. Une caméra qui tombe pendant une maintenance électrique est une caméra aveugle au moment où le poste est ouvert.

La liaison de supervision. La plupart des centrales disposent déjà d’un réseau reliant les postes au point de livraison pour remonter les données de production. Mutualiser ce lien pour la vidéo est parfois possible, parfois refusé pour des raisons de cloisonnement. Quand c’est refusé, la pose d’une fibre dédiée dans le chemin de câbles existant reste très inférieure au coût d’un génie civil neuf.

Le local et le chemin de câbles. Le cheminement entre postes existe déjà. C’est lui qui permet de relier les points de la centrale sans rouvrir le terrain.

La contrainte d’ombrage : la hauteur de mât se négocie

Le raisonnement de la sûreté pousse toujours vers le haut : plus le point de vue est élevé, plus la couverture est large et moins les tables créent de masques. Le raisonnement de l’exploitation pousse dans l’autre sens, pour la même raison géométrique : plus l’élément est haut, plus l’ombre portée est longue.

Le point d’équilibre ne se calcule pas de manière générique. Il dépend de la latitude du site, de l’orientation et de l’inclinaison des tables, du pas entre rangées, de la position du poste par rapport aux modules et du type de structure — fixe ou avec suivi de course du soleil.

La méthode qui fonctionne consiste à présenter deux ou trois hypothèses de hauteur avec, pour chacune, la couverture obtenue et l’emprise de l’ombre portée aux heures critiques. L’exploitant tranche sur une base comparée plutôt que sur une demande unique qu’il ne peut qu’accepter ou refuser. Dans la pratique, une hauteur modérée compensée par une caméra supplémentaire mieux placée est souvent la solution retenue.

Vigilance : deux validations, pas une
Une hauteur de mât validée par le responsable sûreté peut être refusée par l’exploitation de la centrale. Ce sont deux interlocuteurs distincts, avec deux objectifs contradictoires. Le point se traite en amont de l’étude d’implantation, pas au moment de la pose.

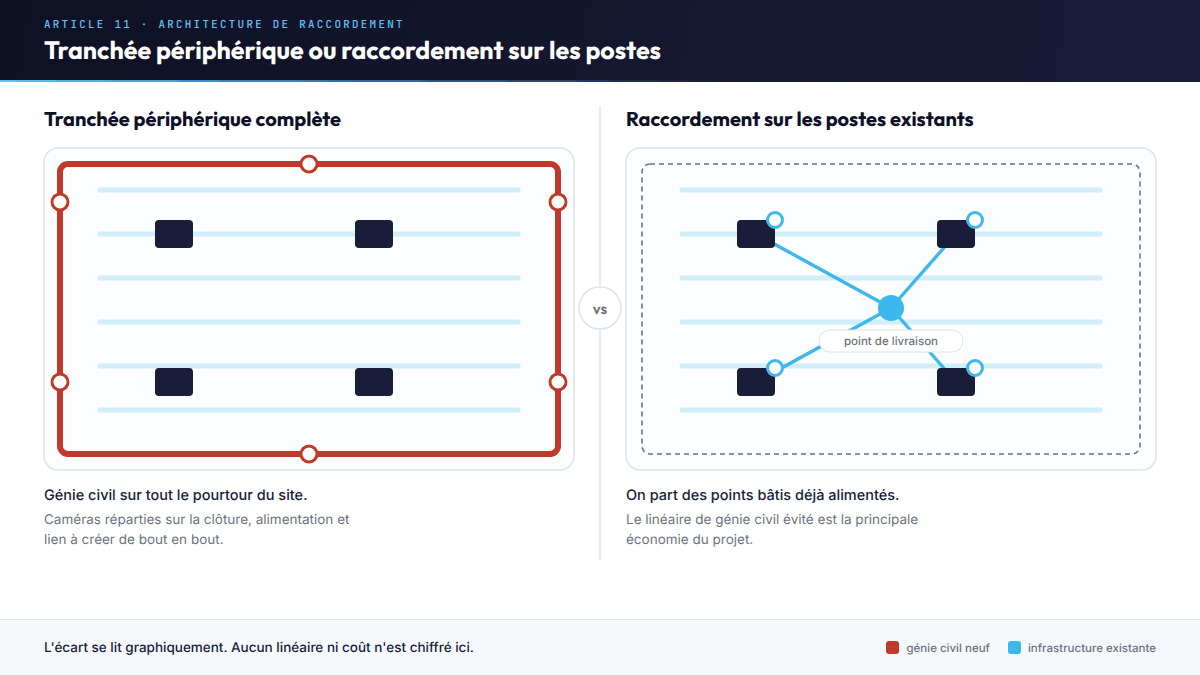

Comparaison entre une tranchée périphérique complète et un raccordement point à point sur les postes existants

Raccordement sur postes existants plutôt que tranchée périphérique

L’architecture réflexe pour une protection périmétrique consiste à suivre la clôture : caméras régulièrement réparties sur le pourtour, alimentées et raccordées par une tranchée périphérique. Sur une centrale, cette approche est la plus coûteuse de toutes.

La tranchée suit un linéaire qui se compte en kilomètres, traverse des terrains de nature variable, et son coût est très largement dominé par le génie civil et non par le câble. Elle impose en plus une intervention lourde sur un site en exploitation.

L’architecture alternative part des postes. Les caméras sont regroupées sur les points bâtis existants, avec des optiques choisies pour couvrir depuis ces positions les portions de clôture et les allées accessibles. On accepte que la couverture ne soit pas homogène, et on complète par quelques points isolés seulement là où c’est indispensable.

Le résultat n’est pas équivalent : la couverture obtenue est différente de celle d’une ceinture périphérique complète. Mais elle est comparable en efficacité réelle une fois combinée à la levée de doute et à la dissuasion à distance, et elle rend le projet finançable. C’est un arbitrage à poser explicitement, pas un compromis à masquer.

Coffret déporté : ce qu’il contient et comment le dimensionner

Chaque point d’implantation équipé demande un coffret, généralement en pied de mât ou fixé sur le poste. Son contenu type :

  • L’arrivée et la protection électrique : disjoncteur, parafoudre, avec le régime de neutre du site respecté.
  • L’alimentation des caméras : injecteur ou switch avec la variante PoE adaptée à la consommation réelle des équipements, chauffage et éclairage infrarouge compris.
  • Le convertisseur fibre, avec son tiroir optique et ses soudures.
  • Une réserve d’espace pour les ajouts ultérieurs : contact d’état, sirène, module d’entrées et sorties.

Deux points de dimensionnement méritent attention sur ce type de site. La tenue thermique du coffret en plein soleil, sur un terrain sans ombre, conditionne la durée de vie des équipements actifs : la ventilation et l’orientation ne sont pas des détails. Et la protection contre les surtensions doit être traitée sérieusement sur un site étendu, exposé, avec de longs cheminements.

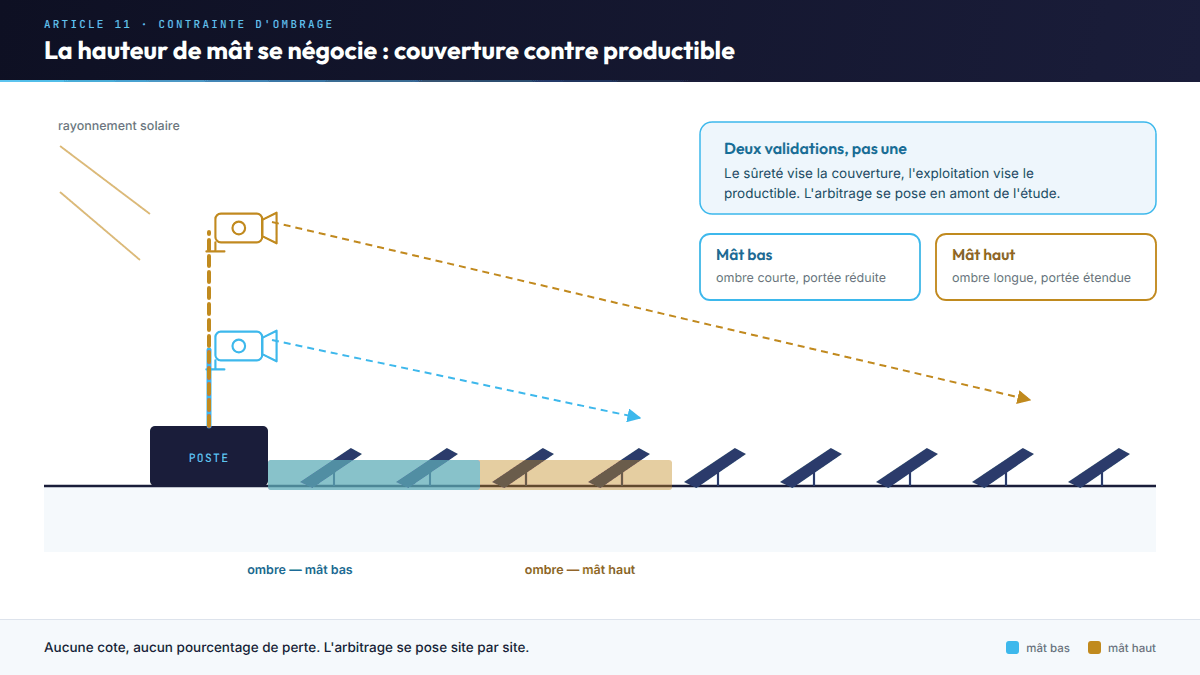

Coupe montrant l'ombre portée sur les rangées photovoltaïques selon deux hauteurs de mât caméra

Ce qu’il faut valider avec l’exploitant avant de figer l’implantation

Cinq points, à traiter en une réunion et à consigner par écrit :

  • La hauteur acceptable par point d’implantation, et l’ombre portée admise aux heures critiques.
  • La disponibilité électrique sur chaque poste, et le comportement de l’alimentation vidéo pendant une intervention de maintenance électrique.
  • L’usage du réseau de supervision existant : mutualisation autorisée ou fibre dédiée à poser.
  • Les règles d’accès et de consignation pour intervenir sur ou à proximité d’un poste, qui conditionnent le planning du chantier autant que la conception.
  • Les évolutions prévues de la centrale : extension, repowering, remplacement de structures, qui rendraient une implantation caduque.

Ce cadrage relève du travail de bureau d’études et, en amont d’un marché, de la prescription. Il conditionne l’ensemble du chiffrage : une implantation validée par les deux interlocuteurs se pose sans surprise, une implantation validée par un seul se repose deux fois.

Conclusion

Sur une centrale, l’implantation vidéo est d’abord un arbitrage entre couverture et production, et il se conduit avec l’exploitant. Partir des postes existants plutôt que de la clôture résout simultanément la question de l’infrastructure, celle du coût de génie civil et une bonne part de celle de l’ombrage.
