Caméra thermographique : choisir et installer un modèle certifié CNPP

Sur un site de stockage de déchets, de bois ou de palettes, une montée en température se repère bien avant la moindre flamme. La caméra thermographique est l’outil naturel de cette surveillance, souvent exigée certifiée CNPP par les assureurs.

Encore faut-il que la certification tienne jusqu’au bout. Un modèle mal choisi, une portée lue sur la mauvaise cible ou un contact d’alarme passé par un switch suffisent à la faire tomber. Voici ce qu’il faut vérifier, de la référence à la mise en service.

Thermique ou thermographique : ce qui change

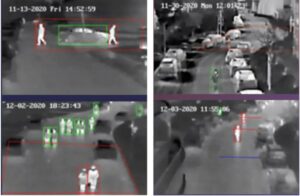

Une caméra thermique forme une image à partir du rayonnement infrarouge : elle détecte une présence ou un point chaud, sans réellement mesurer. Une caméra thermographique est étalonnée pour mesurer la température de chaque point de l’image et déclencher une alarme sur seuil, sur écart ou sur variation.

Chez Hikvision et HikMicro, la distinction se lit dans la référence : le suffixe « T » désigne les modèles radiométriques. Une même série, déclinée en deux versions, montre l’écart.

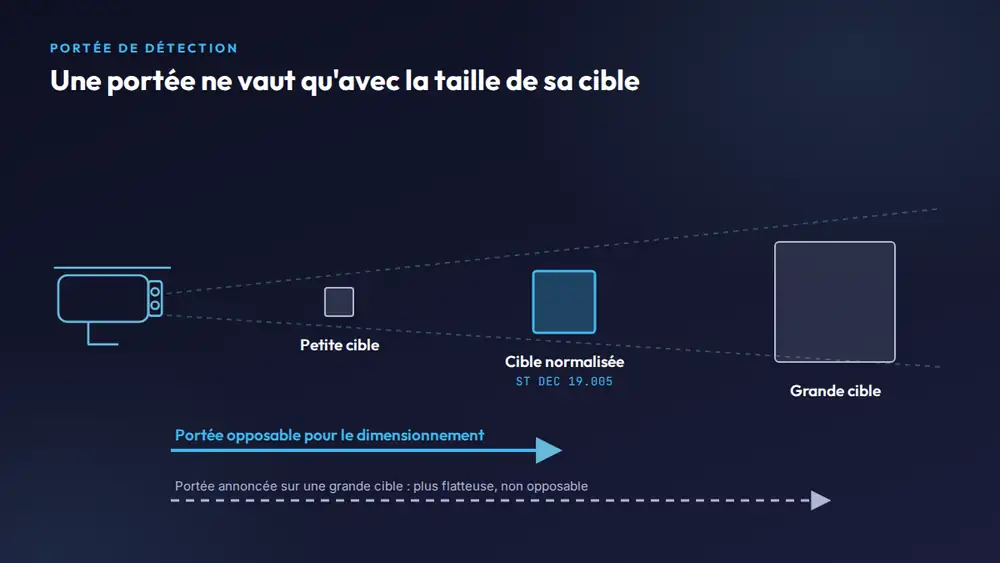

La portée qui compte : celle de la cible normalisée

Les fiches produit annoncent des distances flatteuses, exactes mais mesurées sur une cible souvent d’un mètre de côté. La spécification technique CNPP ST DEC 19.005, qui encadre la détection de chaleur par caméra, retient une cible de 0,5 × 0,5 m : c’est la seule valeur opposable pour dimensionner une installation certifiée.

Sur une même optique, la cible d’un mètre double pratiquement la distance :

Portées certifiées de la gamme HikMicro, sur la cible normalisée :

Ce qu’un certificat CNPP couvre réellement

Un certificat CNPP n’est pas un label de marque. Il porte sur une liste fermée de références, d’optiques et de résolutions, avec une version de firmware et une date de fin de validité. Ce qui n’y figure pas n’est pas couvert, même si la gamme voisine l’est.

Le 32.20.221 l’illustre : sa version de 2023 ne couvrait que la gamme DS-2TD et expirait le 29 mars 2026. La version renouvelée, en vigueur depuis le 30 mars 2026, intègre la génération HikMicro et les révisions ST DEC.19.005 A et DEC.17.04 B. Un dossier monté avec l’ancien document présenterait une pièce périmée.

Les exigences d’installation à respecter

La certification du produit ne suffit pas : l’annexe de mise en œuvre du constructeur fixe les conditions dans lesquelles elle reste valable sur un site. Sept points reviennent systématiquement.

1. Relais 1 en normalement fermé pour le défaut technique, masquage et perte d’alimentation : une caméra coupée doit se signaler d’elle-même.
2. Relais 2 dédié à l’alarme de température, configuré en NO ou NF selon la centrale.

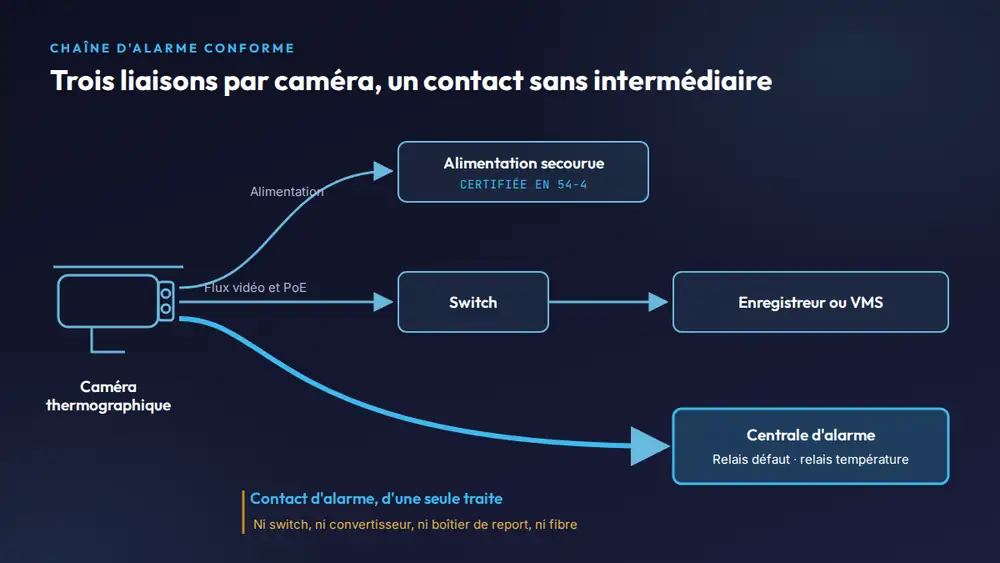

3. Contact d’alarme câblé en direct jusqu’à la centrale, sans switch, convertisseur, boîtier de report ni fibre.
4. Alimentation sur une source certifiée EN 54-4, ce qui fait trois liaisons par caméra : alimentation, réseau et contact.
5. Détection de masquage activée et armée en permanence, avec report vers le centre de surveillance.
6. Accès en HTTPS uniquement, avec un certificat reconnu par l’infrastructure du site. L’accès HTTP est proscrit.
7. Tests périodiques des sorties relais, déclenchables depuis la vue en direct de la caméra.

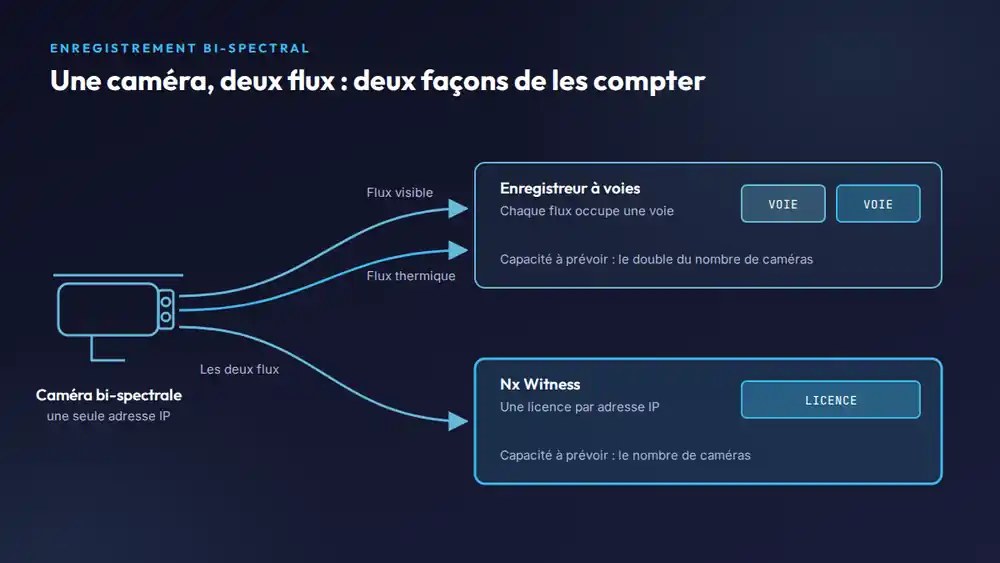

Enregistrer un parc bi-spectral

La plupart des caméras thermographiques actuelles sont bi-spectrales : un module thermique et un module visible dans le même boîtier, sur une seule adresse IP. Chaque module produit son propre flux, et c’est là que les architectures divergent.

Sur un enregistreur à voies, un parc de 18 caméras occupe 36 voies : un modèle 32 voies ne suffit pas. Sous Nx Witness, les licences se comptent par adresse IP, soit une par caméra quel que soit le nombre de flux.

L’enregistrement doit rester continu : une montée en température n’a de valeur de preuve que si l’image précède l’alarme. Avec un flux visible 4 MP en H.265 à 15 images/s et un flux thermique à 25 images/s, comptez de l’ordre de 3,75 Mbit/s par caméra, soit environ 40 Go par jour et 1,2 To par caméra pour un mois de conservation, durée maximale en vidéoprotection.

Les réglages qui font tenir le système

Une caméra conforme et bien câblée peut encore être désactivée au bout de quelques semaines si elle alarme sans cesse. Trois réglages évitent ce scénario :

• un double seuil jour/nuit, basculé par planning dans la caméra : seuil haut pendant l’exploitation, seuil bas les soirs et week-ends (voir notre article sur les seuils selon les moments de la journée) ;
• le filtre de réflexion solaire, contre les faux points chauds sur les surfaces métalliques (voir notre article sur les reflets solaires) ;
• le filtre chariot élévateur, qui écarte les engins chauds de la mesure. Sur ces modèles, il est exclusif de l’analyse vidéo VCA.

En résumé

Une installation thermographique certifiée repose sur quatre vérifications : un modèle « T » couvert par un certificat en cours de validité, une portée lue sur la cible normalisée, une chaîne d’alarme câblée selon l’annexe du constructeur, et des réglages qui gardent les fausses alarmes à un niveau exploitable. Aucune ne se rattrape facilement après la mise en service.
