Caméra thermographique et reflets solaires le faux duo

Sur un site de recyclage, il n’est pas rare qu’une caméra thermographique annonce plus de 600 °C sur un tas de ferraille : un simple reflet de soleil sur la porte d’un frigo suffit. Alarme incendie déclenchée, sirène, appel à l’exploitant, déplacement de nuit… pour rien. Ce phénomène est l’une des premières causes d’abandon d’un système de détection thermique, alors qu’il se traite très bien à condition de savoir ce qu’on mesure réellement et d’activer les bons filtres.

Avec la généralisation de la détection thermographique de départ de feu sur les sites ICPE de tri, de transit et de traitement de déchets, la question n’est plus théorique : un système qui crie au loup dix fois par semaine finit par être ignoré, et ne protège plus personne.

Pourquoi un reflet solaire fait monter la température affichée

Une caméra thermographique ne mesure pas une température. Elle mesure un rayonnement infrarouge (dans les grandes longueurs d’onde, 8 à 12 µm), puis le convertit en température à l’aide d’une courbe d’étalonnage. Ce que l’on lit à l’écran est donc une température apparente : elle n’est juste que si l’objet visé émet effectivement le rayonnement mesuré.

Or tous les matériaux ne se comportent pas de la même façon :

• Un matériau à forte émissivité (bois, carton, plastique mat, peinture) rayonne à proportion de sa vraie température : la mesure est fiable.
• Un métal nu, poli ou galvanisé a une émissivité très faible et une réflectivité très élevée : il rayonne peu par lui-même, mais renvoie le rayonnement de son environnement.

Quand le soleil se réfléchit sur une tôle, un pare-brise, un inox ou un panneau laqué, la caméra reçoit donc un rayonnement qui n’appartient pas à l’objet visé : c’est celui du soleil. Comme la source réfléchie correspond à une température de plusieurs milliers de degrés, la valeur convertie devient absurde. Une lecture à 300, 500 ou 680 °C sur une ferraille en plein soleil n’est donc pas un dysfonctionnement de la caméra : c’est de la physique.

Deux corollaires utiles à retenir :

• L’air n’a pratiquement pas d’émissivité dans l’infrarouge lointain : on ne détecte pas de l’air chaud, seulement des surfaces.
• Un point chaud enfoui au cœur d’un tas ne rayonne pas vers la caméra tant que la chaleur n’a pas atteint la surface.

Où le phénomène se produit le plus souvent

• Tas de ferraille et de métaux : la géométrie change à chaque déchargement, donc les angles de réflexion aussi.
• Véhicules hors d’usage : pare-brise, vitres, chromes, toits clairs et lisses.
• Gros électroménager (DEEE) : portes de réfrigérateurs, tambours de machines à laver, tôles laquées blanches.
• Bardages, bennes neuves, inox, panneaux et toute surface claire très lisse.

Le phénomène est diurne, saisonnier et directionnel : il apparaît quand le soleil est bas, dans l’axe de réflexion vers la caméra. Un site parfaitement calme à midi peut générer des dizaines d’alarmes en fin de journée, à une période précise de l’année.

Les trois mauvaises réponses

1. Monter le seuil d’alarme jusqu’à ne plus déclencher. On supprime la fausse alarme… et la vraie détection précoce avec elle.
2. Masquer toute la zone concernée. C’est souvent la zone à risque la plus importante du site.
3. Laisser le système en l’état en demandant aux équipes d’ignorer les alertes. C’est la fin de la crédibilité du dispositif et un vrai problème le jour où il faudra prouver le traitement d’une alarme.

La bonne réponse : le filtre de lumière réfléchissante

Les caméras thermographiques bispectres récentes embarquent un filtre dédié, appelé filtre de lumière réfléchissante. Son principe : la caméra dispose de deux capteurs, un thermique et un optique. L’algorithme compare le canal thermique et le canal optique et recherche la concordance entre un point chaud et un éblouissement visible au même endroit de l’image. Si le point chaud coïncide avec un éblouissement optique, il est identifié comme un reflet et l’alarme est inhibée.

C’est là que la caméra bispectre prend tout son sens : le flux optique ne sert pas seulement à la levée de doute humaine, il sert aussi à qualifier automatiquement la mesure thermique. Ce filtre est notamment disponible sur les modèles de la série 2628T.

Étape 1 — Activer le filtre au niveau global

Dans l’interface de la caméra : Mesure de la température → onglet Paramètre de mesure de la température → Configuration du filtrage d’alarme.

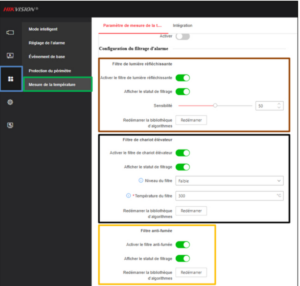

Paramétrage global — le filtre de lumière réfléchissante (cadre marron) activé dans la configuration du filtrage d’alarme.

Quatre filtres complémentaires sont disponibles sur cet écran :

• Filtre de lumière réfléchissante (cadre marron) : le filtre anti-reflets. Activez-le, activez également Afficher le statut de filtrage pour voir en exploitation quand le filtre agit, et laissez la sensibilité à sa valeur médiane (50) avant de l’ajuster site par site.
• Filtre de chariot élévateur (cadre noir) : inhibe les engins de manutention, dont les moteurs et les pots d’échappement sont légitimement très chauds. Une température de filtre est associée (300 °C dans l’exemple) : c’est un plafond de crédibilité au-delà duquel la mesure est considérée comme non pertinente pour un engin.
• Filtre anti-fumée (cadre orange) : limite les perturbations liées aux panaches et aux poussières.
• Filtre ciel (cadre violet) : exclut la portion de ciel du champ, source classique de mesures aberrantes.

Chaque filtre repose sur une bibliothèque d’algorithmes qu’un bouton Redémarrer permet de relancer après modification. N’oubliez pas d’enregistrer (bouton rouge) avant de quitter la page.

Étape 2 — Régler les seuils de la règle d’alarme

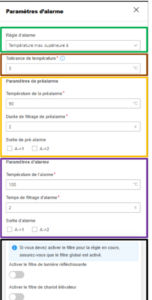

Les seuils de la règle : tolérance, préalarme et alarme, chacun avec son temps de filtrage.

Le filtre global ne dispense pas d’une règle correctement calibrée. Dans la fenêtre Paramètres d’alarme de la règle :

• Règle d’alarme (cadre vert) : « Température max. supérieure à » — on surveille le point le plus chaud de la zone.
• Tolérance de température (cadre marron) : marge d’hystérésis, 3 °C dans l’exemple. Elle évite qu’une valeur oscillant autour du seuil ne génère une rafale d’alarmes.
• Paramètres de préalarme (cadre orange) : un premier niveau à 90 °C avec une durée de filtrage de 2 secondes. La préalarme sert à alerter sans déclencher les moyens lourds.
• Paramètres d’alarme (cadre violet) : le seuil haut, 100 °C ici, avec son propre temps de filtrage. C’est ce niveau qui déclenche sirène, gyrophare et appel.

Le temps de filtrage est un outil anti-reflet à lui seul : un reflet est souvent fugace, alors qu’un échauffement réel persiste et progresse. Allonger ce temps de quelques secondes élimine une partie des déclenchements sans retarder significativement une vraie détection.

Étape 3 — Activer le filtre au niveau de la règle

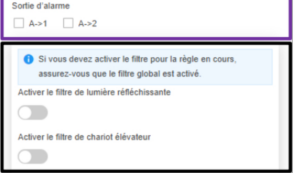

Au sein de la règle (cadre noir) : le filtre doit être réactivé ici pour s’appliquer réellement.

C’est l’étape que l’on oublie le plus souvent. Le filtre doit être activé deux fois : une fois globalement, une fois dans chaque règle où il doit s’appliquer. L’interface le rappelle explicitement : si vous activez le filtre pour la règle en cours, assurez-vous que le filtre global est bien actif. Un filtre global activé mais non repris dans la règle ne filtre rien.

Le même bloc permet d’activer le filtre de chariot élévateur pour la règle, et de choisir le comportement de l’alarme de changement brutal de température : laissée sur ARRÊT dans l’exemple, elle peut être basculée sur « hausse soudaine de température », ce qui constitue une détection complémentaire pertinente sur les zones où le niveau absolu compte moins que la vitesse de montée.

Les réglages complémentaires qui font la différence

• Exclusion de zones : masquer chirurgicalement une porte de bâtiment métallique ou un stationnement récurrent, pas la zone de stockage.
• Émissivité : paramétrer une valeur cohérente avec le matériau observé. Une émissivité mal réglée décale toutes les mesures de la zone.
• Implantation et orientation : c’est le levier le plus efficace et le moins utilisé. Éviter de viser vers le soleil couchant, privilégier une vue plongeante, s’écarter des surfaces spéculaires. Un mètre de décalage sur un mât vaut parfois mieux qu’un réglage logiciel.
• Double seuil jour / nuit : en activité, les engins et les process légitiment un seuil haut. Site fermé, aucun échauffement n’est normal : le seuil peut descendre. Cette différenciation se travaille au cas par cas.
• Mode de fonctionnement de la caméra : sur les modèles bispectres, l’intelligence embarquée peut être allouée à la protection périmétrique ou à la détection de chaleur et de fumée. En prévention incendie, allouer la ressource à la détection thermique améliore nettement la robustesse aux fausses alarmes. Vouloir les deux en même temps dégrade les deux.

Ce que le filtre ne fait pas

Par honnêteté technique : aucun filtre ne rend un système infaillible, et une mise en service sérieuse suppose une phase d’observation sur site.

• Un point chaud enfoui reste invisible jusqu’à ce qu’il affleure.
• Un reflet occupant tout le champ peut rester difficile à discriminer.
• Le filtre s’appuie sur le canal optique : son apport est logiquement moindre dans l’obscurité — ce qui est cohérent, puisque les reflets solaires n’existent pas la nuit.
• Une caméra de vidéosurveillance classique ne se transforme pas en détecteur incendie : la fonction de détection exige un capteur, un champ et une implantation pensés pour cela.

Le contexte réglementaire : pourquoi c’est devenu urgent

Depuis le 1er janvier 2026, les zones susceptibles de contenir des déchets combustibles ou inflammables des installations ICPE relevant des rubriques 2711, 2712, 2713, 2714, 2716, 2718, 2790 et 2791 doivent être équipées d’une détection automatique de départ d’incendie, avec transmission automatique de l’alerte à une personne formée et désignée, et capacité de visualisation à distance pour confirmer le départ de feu lorsque le site est inoccupé.

Autrement dit : la détection thermographique et la levée de doute vidéo ne sont plus un confort d’exploitation, elles répondent à une obligation. Et comme l’inspection des installations classées vérifie désormais l’efficacité réelle du dispositif et non sa seule présence, un système noyé sous les fausses alarmes est un système difficile à défendre devant un inspecteur — ou devant un assureur.

À noter également : la sensibilité des systèmes de détection de chaleur par imagerie thermique aux réflexions est documentée par le CNPP, qui a publié un référentiel d’évaluation dédié à ces systèmes et intégré un guide méthodologique de la détection incendie par vidéo en annexe de la règle APSAD R7. Un argument de plus pour confier ces installations à des professionnels formés à la détection incendie.

Nos recommandations

Chez eCare, sur les dossiers de prévention incendie en site de déchets, nous appliquons systématiquement cette séquence :

1. Choisir le bon modèle : caméra réellement thermographique (mesure et seuils), bispectre, disposant du filtre de lumière réfléchissante.
2. Travailler l’implantation avant le réglage : distance de mesure selon la taille de cible, orientation, hauteur, surfaces spéculaires dans le champ.
3. Activer les filtres aux deux niveaux, global et par règle, et afficher le statut de filtrage.
4. Calibrer en double seuil préalarme / alarme, avec tolérance et temps de filtrage.
5. Observer une à deux semaines en préalarme seule avant d’armer les actions physiques, puis ajuster la sensibilité.
6. Tracer : chaque alarme donne un signet horodaté et acquittable dans le VMS, condition d’une preuve exploitable en cas de contrôle ou de sinistre.

Conclusion

Les fausses alarmes sur reflets solaires ne sont ni une fatalité, ni le signe d’un mauvais produit : elles sont la conséquence directe du principe de mesure. Elles se traitent par une combinaison de trois choses — le bon capteur, la bonne implantation, et un paramétrage qui exploite les filtres prévus pour cela, à commencer par le filtre de lumière réfléchissante activé au niveau global et au niveau de la règle.

C’est précisément le travail d’un intégrateur accompagné d’un distributeur qui maîtrise le sujet : un système de détection incendie n’est pas livré au moment où les caméras sont posées, mais au moment où il ne se déclenche plus pour rien.
