Transmission radio : relier un point vidéo sans tranchée

Une caméra à implanter à l’autre bout d’une déchèterie, un bâtiment isolé dans un patrimoine résidentiel, un carrefour à l’écart du réseau communal existant. À chaque fois, la même question : comment y amener le réseau sans ouvrir la voirie.

La transmission radio est la réponse évidente, et elle est souvent la bonne. Mais elle est présentée comme une simple alternative économique à la fibre, alors qu’elle obéit à ses propres règles. Une liaison radio mal étudiée ne tombe pas le jour de la mise en service : elle tombe six mois plus tard, quand plus personne ne fait le lien avec la conception.

Quand la tranchée n’est pas la bonne réponse

Le génie civil reste la solution la plus durable. Une fibre enterrée correctement ne subit ni la météo, ni la végétation, ni l’encombrement du spectre. Quand la distance est courte et le terrain praticable, c’est le bon choix.

Trois situations le rendent difficile. La traversée d’un domaine qui n’appartient pas au client, qui suppose une autorisation et parfois une convention. Le franchissement d’une voie ouverte à la circulation, dont le coût dépasse largement celui du câble. Et le site amené à évoluer, où figer une infrastructure enterrée aujourd’hui contraint l’implantation de demain.

Dans ces trois cas, la radio n’est pas un pis-aller. Elle est la réponse adaptée, à condition de l’étudier comme une liaison à part entière.

Point à point et point à multipoint : deux logiques

La liaison point à point relie deux emplacements par une paire d’antennes directives qui se regardent. C’est la configuration la plus simple et la plus robuste : le lien est dédié, sa capacité est réservée à ce seul trajet, et le diagnostic en cas de défaut est immédiat.

La liaison point à multipoint place une antenne sectorielle sur un emplacement central, qui dessert plusieurs points équipés d’antennes directives pointées vers elle. On économise du matériel et des emplacements, mais la capacité du secteur est partagée entre tous les sites raccordés, et une défaillance du point central prive tout le monde.

Le choix entre les deux n’est pas seulement économique. Une déchèterie avec trois zones à raccorder et un local technique bien placé se prête au multipoint. Un patrimoine où chaque bâtiment doit rester exploitable indépendamment se traite plutôt en liaisons dédiées, quitte à en poser davantage.

La condition non négociable : la visibilité directe

Une liaison radio suppose que les deux antennes se voient. Cette formulation est insuffisante, et c’est là que se logent la plupart des échecs.

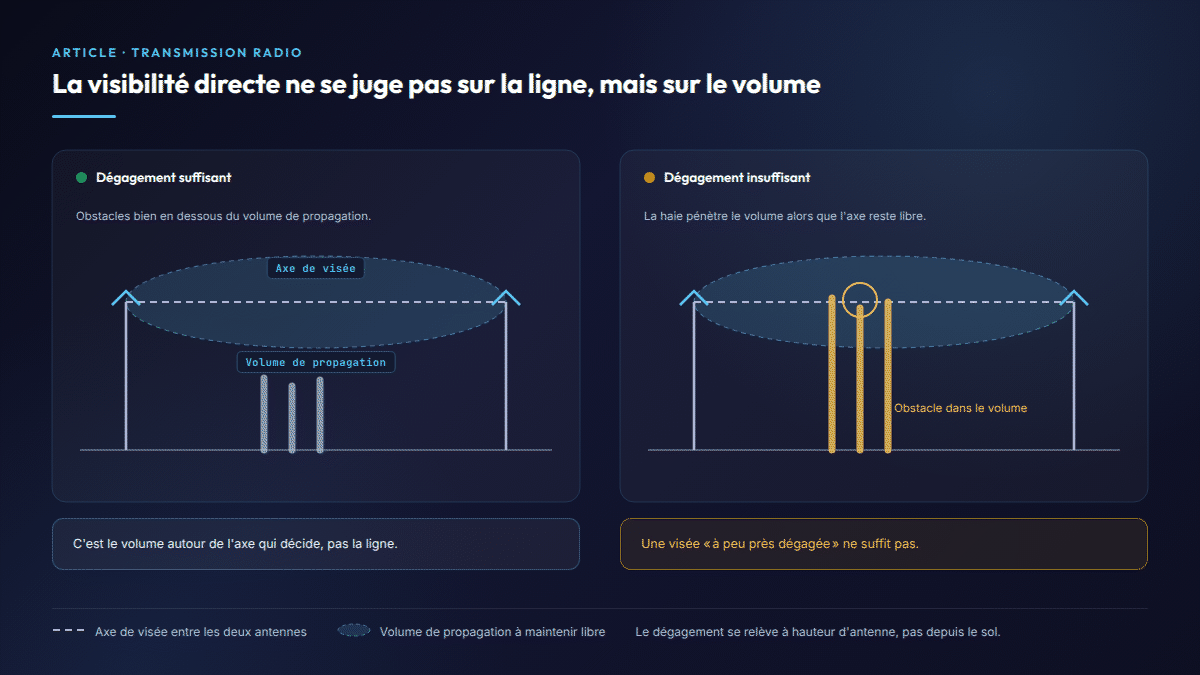

L’onde ne se propage pas sur une ligne mais dans un volume allongé autour de l’axe entre les deux antennes — ce que l’on appelle la zone de Fresnel. Ce volume doit être libre, pas seulement l’axe. Un toit, une haie ou un talus qui affleure la ligne de visée sans la couper dégrade déjà le lien, parfois fortement.

La conséquence pratique est double. D’abord, un relevé visuel depuis le sol ne suffit pas : il faut se placer à la hauteur réelle des antennes. Ensuite, la hauteur des supports n’est pas un détail d’installation mais un paramètre de conception. Gagner un mètre sur un mât peut faire la différence entre une liaison confortable et une liaison en limite.

Ce qui dégrade une liaison dans le temps

Une liaison radio n’est pas un acquis. Trois facteurs la font évoluer après la mise en service.

Le premier est la végétation. Un arbre situé sous la ligne de visée en hiver peut la traverser au printemps, et l’atténuation d’un feuillage humide est loin d’être négligeable. C’est la cause la plus fréquente de dégradation à deux ou trois ans, et la plus facile à anticiper : elle se repère à la conception, en regardant ce qui pousse sous le trajet.

Le deuxième est la construction. Un bâtiment nouveau, une extension, un engin de levage laissé en place plusieurs mois suffisent à couper un lien. Sur un site industriel ou un parc en développement, cela se produit.

Le troisième est l’environnement radio. Les bandes utilisables sont partagées, et un voisin qui déploie ses propres liens modifie les conditions. Les fréquences, les puissances et les conditions d’usage relèvent d’une réglementation qui s’applique et se vérifie au cas par cas : aucun réglage ne peut être présenté comme universel.

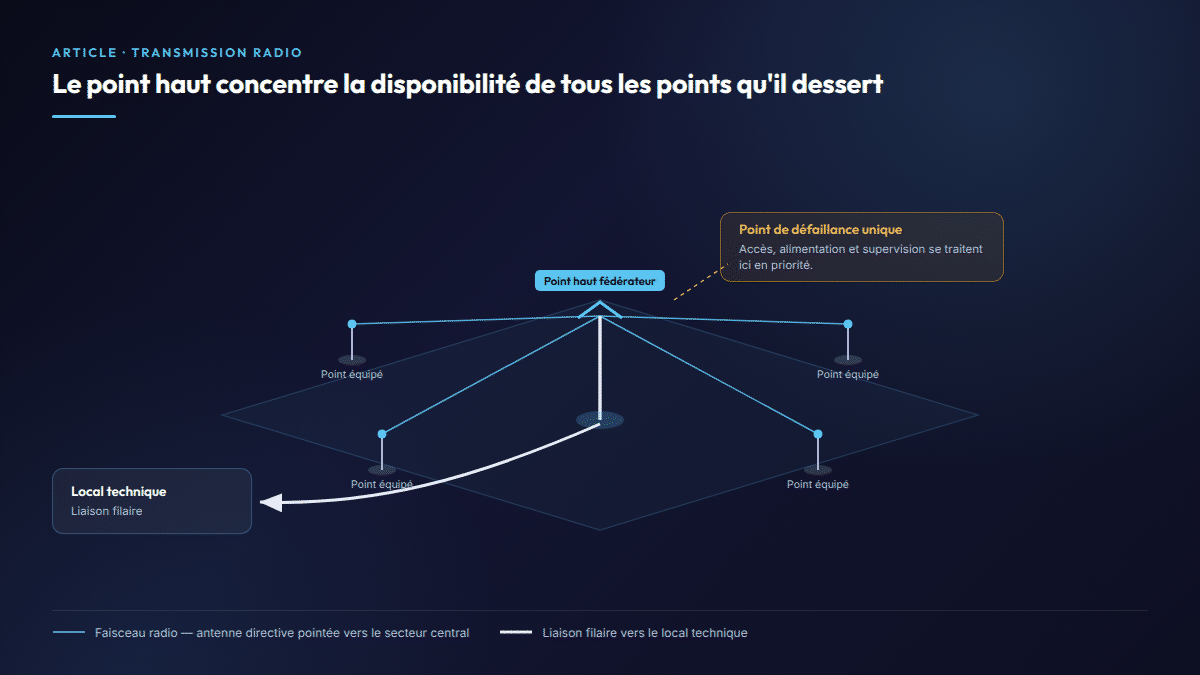

Le point haut fédérateur

Sur un site étendu — déchèterie, patrimoine résidentiel, territoire communal — la configuration qui s’impose est celle d’un point haut central desservant les autres. Château d’eau, silo, toiture de bâtiment administratif, mât dédié : le support est presque toujours disponible.

Ce point haut est un équipement critique, et il doit être traité comme tel sur trois plans.

• L’accès : une intervention en hauteur suppose des moyens et parfois une autorisation. Un point haut sur lequel on ne peut pas monter dans la journée allonge mécaniquement tout délai de rétablissement.
• L’alimentation : une coupure secteur sur le point haut coupe tous les sites desservis, y compris ceux dont l’alimentation propre est intacte. Un secours d’énergie s’y justifie plus que partout ailleurs.
• La supervision : l’état du point haut doit remonter au même titre que celui des caméras. C’est l’objet du suivi multi-sites, qui permet de distinguer immédiatement la perte d’un site de la perte du relais commun.

Dimensionner la liaison

Le raisonnement est le même que pour un raccordement opérateur : ce qui traverse le lien radio, ce n’est pas l’enregistrement, c’est ce qui est consulté. Si l’enregistreur est placé du côté des caméras, la liaison ne porte que la consultation et les états. S’il est placé au poste central, elle porte l’intégralité des flux en continu, et le dimensionnement change complètement.

Ce choix d’implantation de l’enregistrement est la première décision à prendre, avant même de choisir le matériel radio. Il détermine tout le reste.

Trois précautions complètent le dimensionnement. Prévoir une marge de débit plutôt que de viser le besoin exact, car les conditions radio varient. Vérifier le comportement du système en cas de coupure du lien — un enregistrement local qui continue et se resynchronise ensuite n’a pas le même impact qu’une perte sèche. Et documenter le lien : orientation, hauteur, dégagement relevé, date de mise en service. Ce document est ce qui permettra, dans trois ans, de comprendre pourquoi le débit a chuté.

Sur un projet réel, ce travail relève de l’étude d’implantation. Notre bureau d’études traite ces arbitrages en amont du chiffrage, avec les contraintes de terrain plutôt qu’après elles.

En résumé

La radio raccorde ce que la tranchée ne peut pas atteindre, mais elle demande une étude de dégagement sérieuse et une conception qui anticipe l’évolution du site. Le dégagement se relève à hauteur d’antenne, la végétation se projette à trois ans, et le point haut se traite comme un équipement critique.

À ces conditions, une liaison radio tient dans la durée aussi bien qu’un câble.
