Les caméras fisheye sont de plus en plus populaires dans les systèmes de vidéosurveillance grâce à leur capacité à capturer une vue panoramique jusqu’à 360° avec une seule caméra.
Cependant, l’image brute produite par ce type de caméra est circulaire et fortement déformée. Pour la rendre exploitable, le logiciel de vidéosurveillance applique un traitement appelé déwarping.
Le VMS Nx Witness VMS intègre un système de déwarping logiciel permettant d’afficher différentes vues exploitables à partir de l’image fisheye.

Pourquoi Utiliser des Caméras Fisheye ?

Les caméras fisheye offrent plusieurs avantages :

Couverture très large
Une seule caméra peut surveiller une zone complète.

Réduction du nombre de caméras
Dans certains environnements (hall, magasin, open space), une caméra fisheye peut remplacer plusieurs caméras classiques.

Flexibilité d’exploitation
L’opérateur peut choisir différentes vues et zooms dans l’image.

Configuration du déwarping dans Nx Witness

Pour configurer le déwarping d’une caméra fisheye :

1. Ouvrir les paramètres de la caméra
2. Aller dans l’onglet Dérouler (Dewarp)
3. Activer le mode Fisheye

Plusieurs paramètres de calibration sont alors disponibles.

Type de projection

Nx Witness permet de sélectionner le type de projection utilisé par la caméra :

Fisheye
Equirectangular 360°

Dans la majorité des cas, les caméras fisheye utilisent la projection Fisheye.

Position de montage

Il est possible de définir la position d’installation de la caméra :

Plafond
Mur

Ce paramètre permet au logiciel de corriger correctement la géométrie de l’image.

Projection de l’objectif

Le logiciel permet également d’indiquer le modèle de projection de l’optique :

Équidistant
Équisolid
Stéréographique

Dans la plupart des cas, le mode Équidistant est utilisé par défaut.

Paramètres de calibration disponibles

Plusieurs réglages permettent d’ajuster précisément le déwarping.

Angle

Définit l’angle de la vue initiale affichée lorsque l’on active le mode fisheye dans l’interface.

Taille

Permet d’ajuster la taille de la zone fisheye analysée par le logiciel.

Décalage X

Permet de corriger la position horizontale du centre de l’image.

Décalage Y

Permet de corriger la position verticale du centre de l’image.

Ellipticité

Permet de corriger une déformation elliptique de l’image, qui peut apparaître selon l’optique ou l’installation.

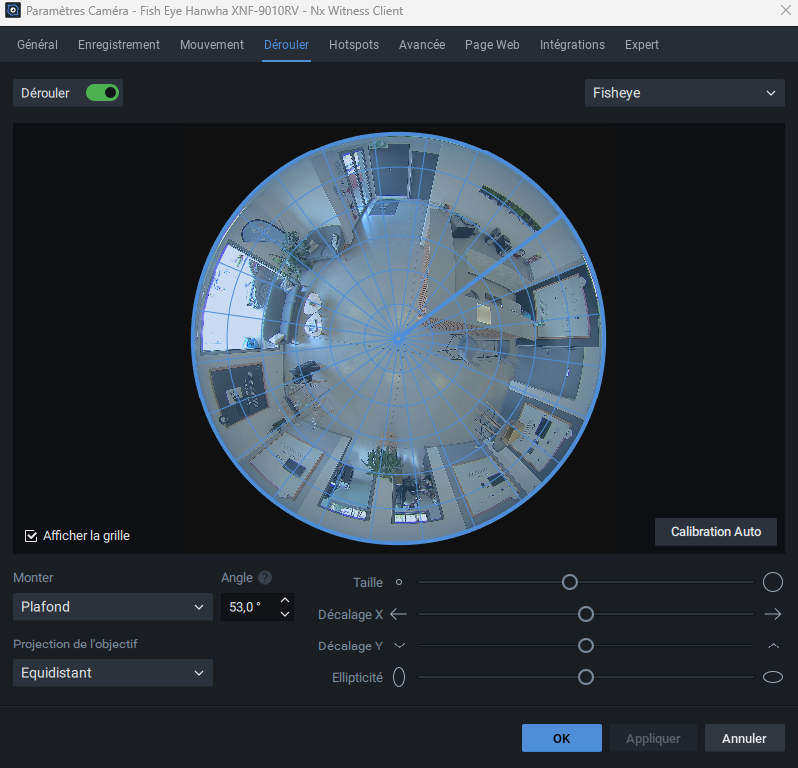

Fenêtre de configurarion d’une caméra Fisheye :

Modes d’affichage disponibles dans la visualisation

Une fois la caméra fisheye correctement configurée dans Nx Witness VMS, plusieurs modes d’affichage sont disponibles directement dans la vue caméra.

Ces modes permettent de transformer l’image circulaire de la caméra en différentes perspectives plus faciles à exploiter.

Les vues les plus couramment utilisées sont :

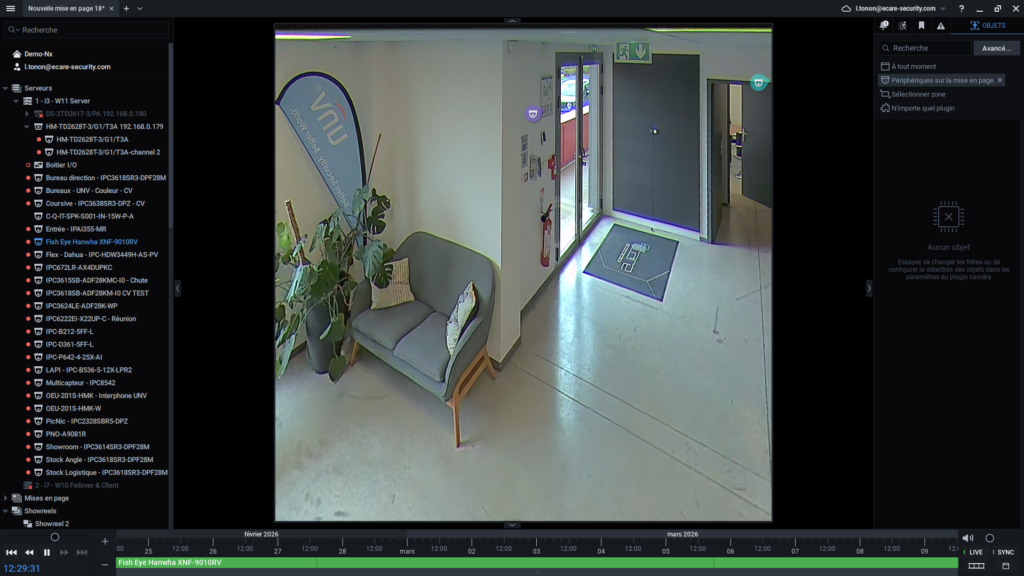

vue 90°
Permet d’afficher une portion précise de la scène avec une perspective proche d’une caméra classique.

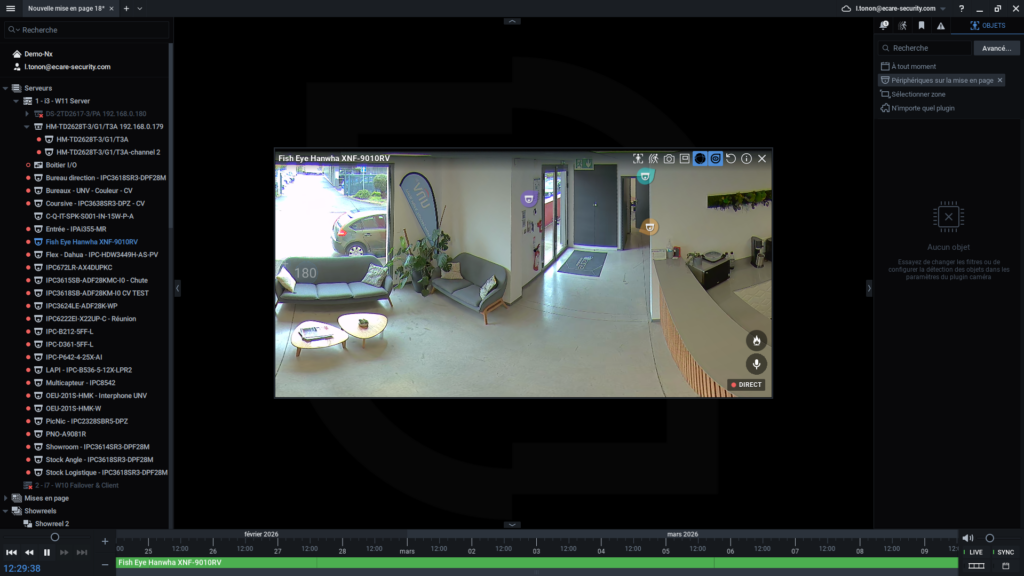

vue 180°
Affiche un panorama large, particulièrement adapté aux entrées de bâtiments, couloirs ou zones ouvertes.

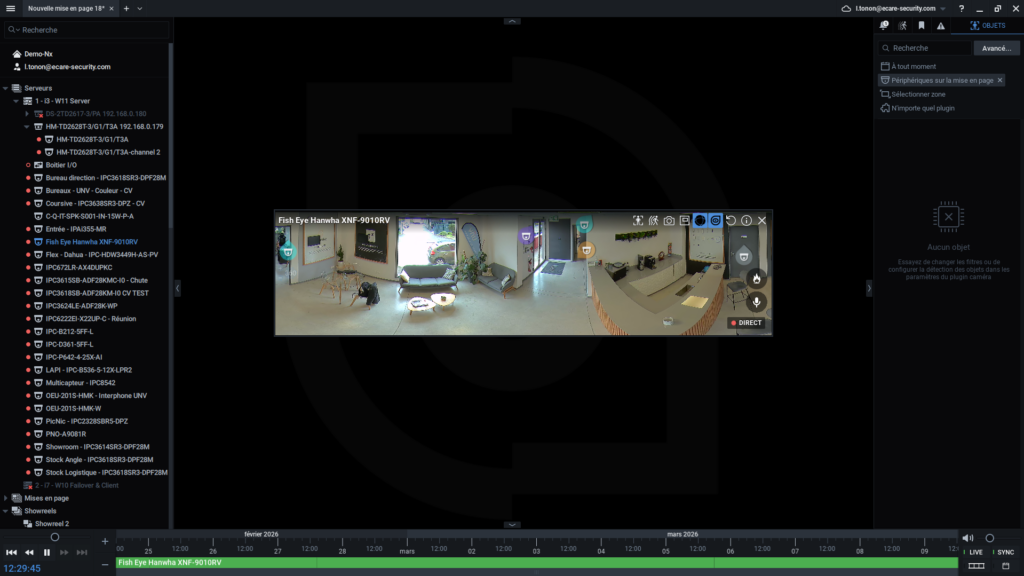

vue 360°
Permet d’obtenir une vue panoramique complète de l’environnement capturé par la caméra fisheye.

Ces modes d’affichage permettent à l’opérateur de choisir rapidement la perspective la plus adaptée à la surveillance de la zone.

Utilisation des fenêtres de zoom avec les caméras Fisheye

En complément des modes d’affichage, Nx Witness permet également de créer des fenêtres de zoom virtuelles directement dans l’image fisheye.

Ces fenêtres permettent de sélectionner une zone spécifique de la scène pour afficher une vue déwarpée indépendante.

Chaque fenêtre de zoom fonctionne comme une caméra virtuelle :

elle applique automatiquement le déwarping
elle affiche uniquement la zone sélectionnée
elle peut être déplacée ou redimensionnée librement

Il est possible d’utiliser plusieurs fenêtres simultanément afin de surveiller différentes zones à partir d’une seule caméra.

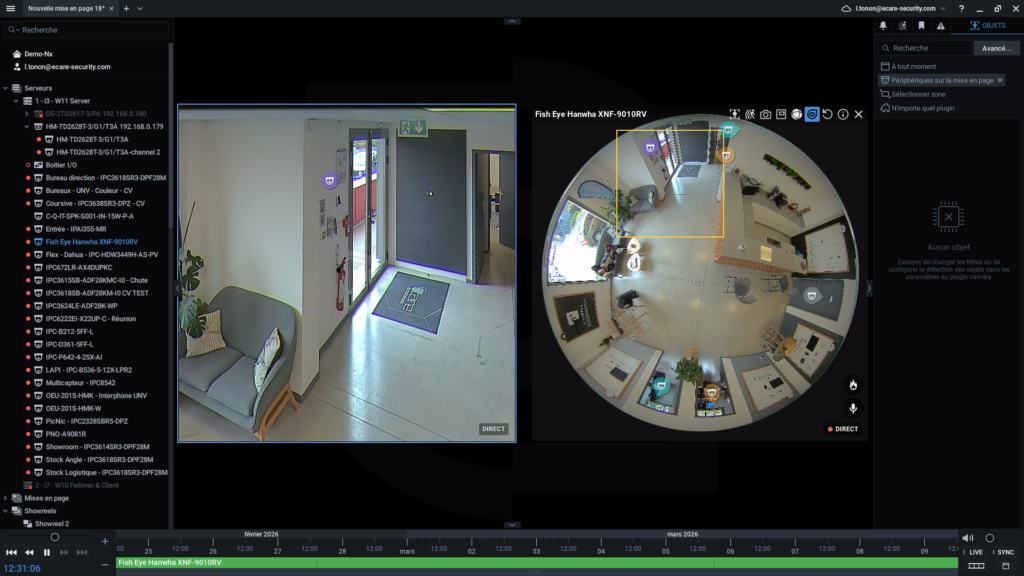

Exemple avec 1 fenêtre de zoom :

Exemple avec 3 fenêtres de zoom :

Par exemple, une installation peut afficher :

une vue globale de la scène
une vue zoomée sur l’entrée
une vue sur une zone spécifique
une vue sur un point de passage important

Toutes ces vues sont générées à partir de la même caméra fisheye.

Ces modes d’affichage et fenêtres de zoom peuvent être utilisés :

en direct
lors de la relecture des enregistrements

Ce fonctionnement offre une grande flexibilité pour l’analyse des événements, puisqu’il est possible de modifier la perspective d’observation même après l’enregistrement de la vidéo.

Export vidéo

Lorsqu’une séquence est exportée depuis Nx Witness :

la vidéo exportée contient l’image fisheye brute
le déwarping n’est pas intégré dans le fichier vidéo

Cependant, il est possible d’ouvrir le fichier exporté dans le client Nx Witness pour appliquer le déwarping comme avec une caméra connectée au système.

💡 Conseil eCare Security

Une caméra fisheye est idéale pour surveiller :

un hall d’accueil
un magasin
un open space
une zone centrale
